背景分析

宿舍作為在校學生、公司員工學習工作之余的主要休息娛樂場所，在當前生活中占用舉足輕重的地位。而隨著手機、筆記本、IPAD等各種各樣無線終端的推廣，宿舍環境對無線網絡的迫切需求愈發凸顯，提供優質的無線網絡環境，可以極大的豐富學生或公司員工的生活。

需求分析

1、衛生間、上下鋪位等均需無線全覆蓋，無盲區

2、需滿足無線終端移動過程中自動切換接入點，網絡不斷線，即無線漫游

3、作為學生網絡接入點，網絡設備應該具備良好的拓展性，支持滿足后續WEB認證，短信認證，微信認證等多樣化認證要求

4、布局簡潔，AP外形應美觀大方，需支持PoE供電，滿足消防及布線需求

5、AP支持統一管理、配置，并實時監控各AP工作狀態，運維簡便

方案設計

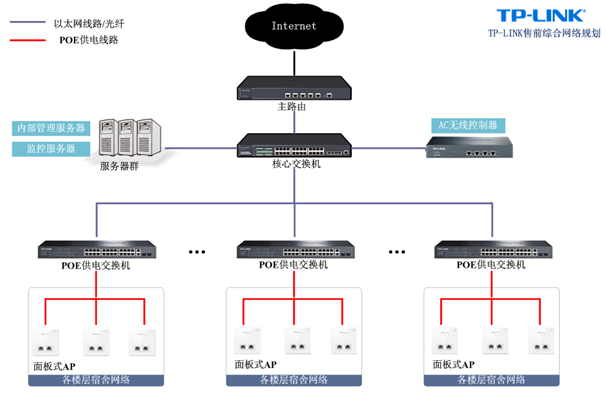

網絡拓?fù)?/h2>

安裝部署

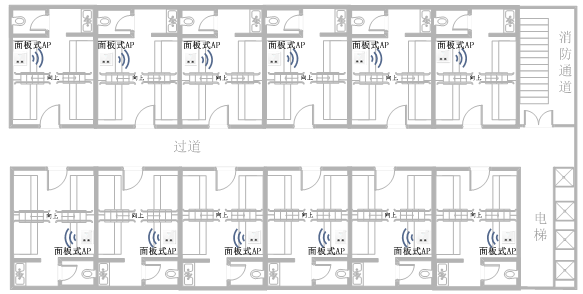

宿舍接入環境密集、墻壁阻隔較多，對無線信號的衰減相對較大，面板式AP推薦每個房間部署一臺。如下圖所示：

方案特點

高可用性

AP采用專業天線，發射功率線性可調，可根據實際環境，合理調整AP發射功率，滿足不同區域的覆蓋需求。

靈活漫游

FIT AP無線部署架構，可設置不同AP發射相同的SSID，無線終端在同一VLAN下的不同AP之間移動時，可以在不同AP之間快速切換，實現跨AP二層快速漫游。

雙頻覆蓋

吸頂式AP，支持11AC雙頻并發，最高無線速率可達1200Mbps，速度更快，接入客戶端更多。

高拓展性

支持MAC認證、Portal認證等多種用戶接入認證方式，可結合外置portal服務器和認證服務器實現短信認證，微信認證等多種認證方式。

便于部署

AP采用86型面板設計，美觀大方，支持802.3af標準PoE網線供電，可直接替換原有網絡面板，無需重新布線，不破壞房間原有裝修，施工簡單。

易管理性

FTT AP統一由無線控制器AC管理，自動發現并統一管理AP，可實時查看AP運行狀態，方便網絡管理和維護。
