S9700 系列T比特核心路由交換機
S9700系列交換機是華為公司面向下一代園區網核心和數據中心業務匯聚而專門設計開發的高端智能T比特核心路由交換機。該產品基于華為公司自主研發的通用路由平臺VRP開發，在提供高性能的L2/L3層交換服務基礎上，進一步融合了MPLS VPN、硬件IPV6、桌面云、視頻會議、無線等多種網絡業務，提供不間斷升級、不間斷轉發、硬件OAM/BFD、環網保護等多種高可靠技術，在提高用戶生產效率的同時，保證了網絡最大正常運行時間，從而降低了客戶的總擁有成本（TCO）。
通過部署內置華為首款以太網絡處理器ENP的X1E單板，同時將系統軟件升級到V2R5C00及以上版本，S9700可以升級為敏捷交換機，客戶可以享有敏捷交換機帶來的創新體驗。
●18.56T交換容量
●480G槽位帶寬，100 GE Ready
●576個萬兆端口，96個40GE端口
●創新的CSS交換網集群
●硬件級以太OAM/BFD
●緊湊機箱設計

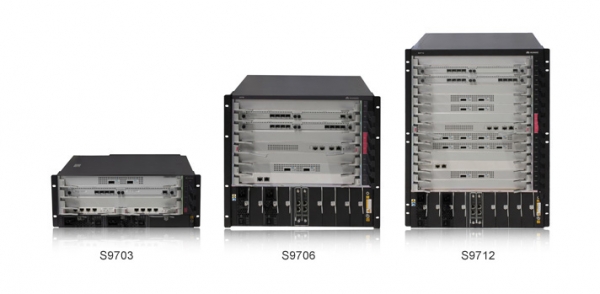

S9700系列提供S9703、S9706、S9712三種產品形態。
S9700升級為敏捷交換機，讓網絡更敏捷地為業務服務
S9700支持隨板AC，業務單板同時兼具無線AC功能，無需額外購買AC硬件；整機最大可管理2K AP，32K用戶；整機轉發性能可達T-bit，解決外置AC處理性能瓶頸，助力客戶從容面向高速無線時代。
S9700支持統一用戶管理功能，屏蔽了接入層設備能力和接入方式的差異，支持PPPoE/802.1X/MAC/Portal等多種認證方式，支持對用戶進行分組/分域/分時的管理，用戶、業務可視可控，實現了從“以設備管理為中心”到“以用戶管理為中心”的飛躍。
SVF超級虛擬交換網，創新實現不僅將盒式交換機縱向虛擬為框式交換機板卡，而且將AP縱向虛擬為框式交換機的端口，使得原來“核心/匯聚+接入交換機+AP”的網絡架構，虛擬化為一臺設備進行管理，提供業界最簡化網絡管理方案。
iPCA網絡包守恒算法，改變了傳統利用模擬流量做故障定位的檢測模型，可對任意業務流隨時隨地逐點檢測網絡質量，無需額外開銷；提供秒級的故障檢測，檢測直接精準到故障端口，實現從“粗放式運維”到“精準化運維”的大轉變。
創新的CSS集群技術
S9700支持CSS交換網集群和業務口集群，將多臺設備虛擬化為一臺邏輯設備，在可靠性、交換效率、靈活性和易管理性方面具有強大的優勢。
可靠性：通過路由熱備份技術，實現控制平面和數據平面所有信息的冗余備份和無間斷的三層轉發，極大地增強了設備的可靠性和性能，同時可以通過跨框鏈路聚合提高鏈路的利用率，消除單點故障，避免了業務中斷；
交換效率： 創新的CSS交換網集群技術，克服了業界普遍采用的線卡集群跨框多次交換，交換效率低下的架構難題；
靈活性：普通業務端口可以復用為集群端口，使端口應用更加靈活。通過光纖進行集群可大幅增加集群的距離，突破了傳統集群距離的限制；
易管理性：整個彈性架構共用一個IP管理，簡化網絡設備管理，簡化網絡拓?fù)涔芾恚岣哌\(yùn)營效率，降低維護成本
運營級高可靠性設計
S9700所有關鍵器件，如主控、電源、風扇等均采用冗余設計，所有模塊均支持熱插拔，有效保證網絡穩定運行。
S9700支持硬件級3.3ms高精度BFD快速鏈路檢測功能，能為靜態路由/RIP/OSPF/BGP/ISIS/VRRP/PIM/MPLS等協議提供穩定均勻的毫秒級檢測機制，大大提高了網絡可靠性。
S9700支持硬件級以太OAM，包括完善的802.3ah、802.1ag和ITU-Y.1731，能夠?qū)W(wǎng)絡傳輸中的時延、抖動等參數進行精確統計，實時監測網絡運行情況，并在設備故障發生時快速定位實現網絡快速故障檢測、定位與倒換。
S9700支持ISSU業務運行中軟件升級，設備軟件升級過程中確保關鍵業務和服務不中斷。支持優雅重啟技術(Graceful Restart)，實現NSF無中斷轉發，有效保證全網高速可靠運行。
強大的業務處理能力
多業務路由交換平臺，滿足企業接入、匯聚、核心業務承載要求，支持無線、語音、視頻和數據應用，為企業提供高可用、低時延、全業務的一體化網絡解決方案。
支持分布式L2/L3 MPLSVPN功能，支持MPLS、VPLS、HVPLS、VLL，滿足企業VPN等用戶的接入需求。
完善的二、三層組播協議，支持PIM SM、PIM DM、PIM SSM、MLD、IGMP Snooping，滿足多終端高清視頻監控和視頻會議接入需求。
軟件平臺提供多種路由協議滿足企業建網要求，支持從中小企業到超大型跨國公司級大規模路由，支持IPv6，能夠為企業網絡提供平滑升級能力。
豐富的網絡流量分析功能
S9700支持Netstream網絡流量分析，支持V5/V8/V9多種報文格式，支持聚合流量模板，實時流量采集、動態報表生成、屬性分析、流量異常告警等功能；支持向主、備分析服務器同時發送日志，防止統計信息丟失。能夠提供實時的網絡監控功能和全網范圍內的流量模式，并提供預先故障檢測、高效故障排除和快速問題解決功能，提供安全監控等應用和分析，幫助用戶及時優化網絡結構、調整資源部署。
完善的安全保護機制
NGFW新一代防火墻業務處理板，在提供傳統防火墻、身份認證、Anti-DDoS等基礎防御功能外，同時支持IPS、反垃圾郵件、Web安全、應用控制等專業安全功能。
提供完善的NAC解決方案，支持MAC地址認證、Portal認證、802.1x認證、DHCP Snooping觸發認證多種認證方式，有效應對啞終端接入、移動設備接入和集中式IP地址分配等多種接入方式的安全挑戰，確保企業網絡安全。
提供2級CPU保護機制，支持1K CPU硬件保護隊列，可實現數據和控制的分離處理，防止拒絕服務攻擊、非法接入以及控制平面過載等安全威脅，提供業界領先的一體化安全解決方案。
全面的IPv6解決方案
S9700軟硬件平臺均支持IPv6，取得工信部IPv6入網認證和IPv6 Ready第二階段金色認證。
S9700全面支持IPv6靜態路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6單播路由協議，支持MLD v1/v2、MLD Snooping、PIM-SM/DMv6、PIM-SSMv6等IPv6組播特性，為用戶提供完善的IPv4/IPv6解決方案。
S9700支持豐富的IPv4向IPv6過渡技術包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自動配置隧道等隧道技術，保證IPv4網絡向IPv6網絡的平滑過渡。
創新節能打造綠色低碳網絡
主機“旋轉”風道設計，提高整機散熱效率，采用芯片“變流”技術，實現按流量動態調整功率，降低整機功耗11%。支持端口休眠，無流量不耗電。
獨立風扇分區控制，進一步降低功耗和噪聲污染，智能風扇調速策略，采用小區間控溫技術，有效降低轉速，并延長風扇使用壽命。
支持IEEE 802.3az能效以太網標準，線卡收發器具備低功率閑置模式，支持正常工作與低功率狀態快速轉換，低流量低功耗。
