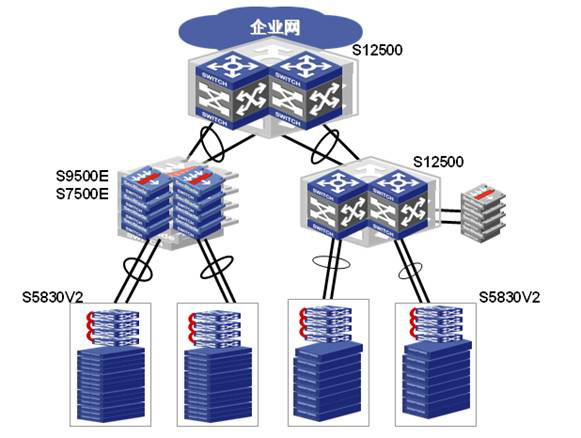

組網應用一：在數據中心的典型應用

H3C采用基于100G平臺的S12500系列交換機作為數據中心核心，匯聚層可以采用S12500或S9500E/S7500E產品，通過集成的防火墻、負載均衡等多業務板卡來實現安全保證和流量均衡。接入層S5830V2系列以太網交換機可以提供高密度的萬兆服務器接入方案。

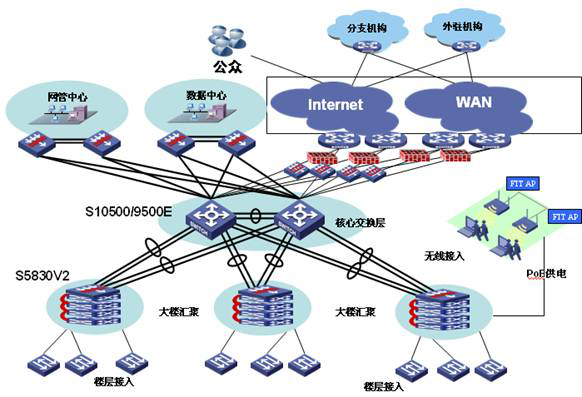

組網應用二：在大型企業網/園區網的典型應用

在大中型企業或園區網中，S5830V2系列以太網交換機作為大樓匯聚交換機，通過IRF智能彈性架構將多臺匯聚交換機虛擬為一臺邏輯設備，從而簡化管理維護，實現彈性擴展。S5830V2系列以太網交換機既可支持高密萬兆匯聚，同時也可以連接對傳輸速率有較高要求的存儲設備和服務器。

高密萬兆接入以及強大的緩存能力

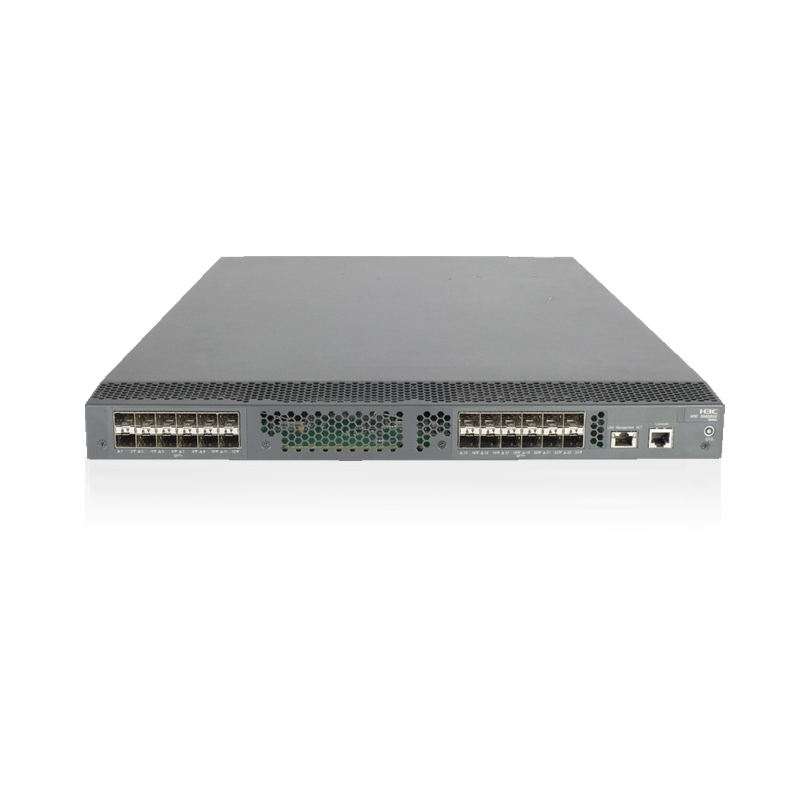

隨著用戶端帶寬不斷提高，服務器萬兆網卡的應用越來越廣泛，交換機需要提供更高的轉發性能和萬兆端口擴展能力。 S5830V2-24S交換機提供24個1/10G SFP Plus線速轉發能力，滿足數據中心高密萬兆接入需求。

針對于數據中心大流量數據無阻塞傳輸?shù)囊螅?S5830V2-24S交換機采用了專用的報文緩存芯片以提供強大的緩存能力，S5830V2-24S以太網交換機整機支持3GB 數據報文緩存，配合先進的緩存調度機制可以保證設備緩存能力有效利用的最大化，從而使S5830V2-24S交換機完美解決了在數據中心廣泛存在的突發業務造成網絡擁塞丟包的問題。

豐富的數據中心特性

5830V2硬件支持EVB (Edge Virtual Bridging)，通過VEPA (Virtual Ethernet Port Aggregator)技術將虛擬機產生的網絡流量上傳至與服務器相連的物理交換機進行處理，不僅實現了虛擬機間流量轉發，同時還解決了虛擬機流量監管、訪問控制策略部署等問題。

5830V2硬件支持FCOE 和TRILL（Transparent Interconnection of Lots of Links），允許LAN和FC SAN的業務流量在同一個以太網中傳送，加快了數據中心的整合步伐，并為構建大二層數據中心網絡提供了良好的技術路線。豐富的數據中心特性、增強的QOS能力同DCB （Data Center Bridging）相結合，使得S5830V2成為構建未來數據中心網絡的理想選擇。

智能彈性架構

H3C S5830V2-24S交換機支持IRF2（第二代智能彈性架構）技術，在擴展性、可靠性、整體架構和可用性方面具有強大的優勢，主要體現在四個方面：

    擴展性：IRF技術允許交換機利用互聯電纜實現多臺設備的擴展；具有即插即用、單一IP管理，同步升級的優點，同時大大降低系統擴展的成本。

    可靠性：通過專利的路由熱備份技術，在整個IRF組內實現控制平面和數據平面所有信息的冗余備份和無間斷的三層轉發，極大的增強了IRF組的可靠性和高性能，同時消除了單點故障，避免了業務中斷。

    分布性：通過分布式鏈路聚合技術，實現多條上行鏈路的負載分擔和互為備份，從而提高整個網絡架構的冗余性和鏈路資源的利用率。

    可用性：通過標準的萬兆以太網接口實現智能彈性架構，可以根據需求分配業務帶寬和系統連接帶寬，合理分配本地流量與上行流量；不僅可以實現機架內、跨機架，甚至跨區域的遠距離智能彈性架構。

靈活的風道方向選擇

為了更好的配合數據中心的風道設計，H3C S5830V2-24S交換機為用戶提供了更靈活的風道方案，在實現前后風道的同時，用戶還可以通過選擇不同的風扇框來實現不同的風向（從前往后或者從后往前）。

完善的安全控制策略

H3C S5830V2-24S交換機支持AAA，RADIUS認證，支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定；支持配合H3C公司的iMC平臺對在線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。

H3C S5830V2-24S交換機提供增強的ACL控制邏輯，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下發，在簡化用戶配置過程的同時，避免了ACL資源的浪費。另外，S5830V2-24S交換機支持單播反向路徑查找技術（uRPF），原理是當設備的一個接口上收到一個數據包時，會反向查找路徑來驗證是否存在從該接收接口到包中制定的源地址之間的路由，即驗證了其真實性，如果不存在就將數據包刪除，這樣我們就可以有效杜絕網絡中日益泛濫的源地址欺騙。

多重可靠性保護

H3C S5830V2-24S交換機還具備設備級和鏈路級的多重可靠性保護。采用過流保護、過壓保護和過熱保護技術。

可插拔電源以及風扇提高設備的硬件可靠性。H3C S5830V2-24S交換機支持模塊化雙電源和雙風扇組件；所有機型的接口板，電源模塊以及風扇模塊均可以熱插拔而不影響設備的正常運行。此外整機還支持電源和風扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速，在提高可靠性的同時，降低設備整體功耗。

出色的管理性

H3C S5830V2-24S交換機支持豐富的管理接口，例如Console、帶外網口，支持SNMPv1/v2/v3和RMON，支持iMC智能管理中心。支持CLI命令行，Web網管，TELNET，使設備管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。
