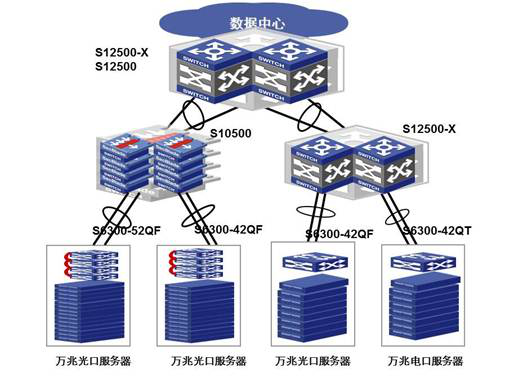

組網應用一：在數據中心的三層組網應用

H3C采用基于100G平臺的S12500-X、S10500系列交換機作為數據中心核心，匯聚層可以采用S12500-X或S10500產品，接入層S6300系列可以提供高密度的萬兆服務器接入方案。

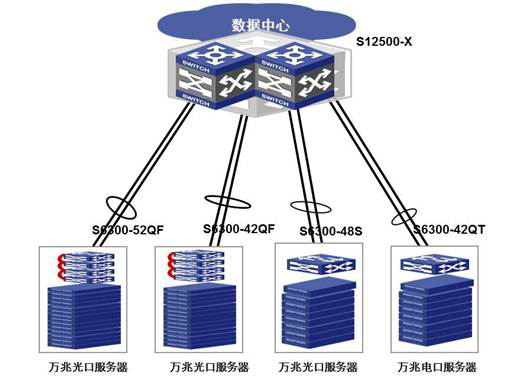

組網應用二：在數據中心的大二層組網應用

H3C采用基于100G平臺的S12500-X系列交換機作為數據中心核心，整網采用大二層結構設計，接入層S6300系列可以提供高密度的萬兆服務器接入方案。

高密萬兆接入

    隨著用戶端帶寬不斷提高，交換機需要提供更高的轉發性能和萬兆端口擴展能力。S6300-52QF支持48個SFP+萬兆/千兆自適應光口及4個QSFP端口； S6300-42QF支持40個SFP+萬兆/千兆自適應光口及2個40G QSFP端口；S6300-48S支持48個SFP+萬兆/千兆自適應光口； S6300-42QT支持32個10G Base-T端口、8個SFP+萬兆/千兆自適應光口及2個40G QSFP端口；每個QSFP端口均可通過轉接線纜轉換為4個線速轉發的SFP+萬兆光口。

IRF2（第二代智能彈性架構）

    面對數據中心統一交換架構的應用需求，S6300支持IRF2（第二代智能彈性架構）技術，將多臺設備虛擬化為一臺邏輯設備，在擴展性、可靠性、整體架構和可用性方面具有強大的優勢，主要體現在四個方面：

    擴展性：IRF2技術允許交換機利用互聯電纜實現多臺設備的擴展；具有即插即用、單一IP管理，同步升級的優點，同時大大降低系統擴展的成本。

    可靠性：通過專利的路由熱備份技術，在整個IRF組內實現控制平面和數據平面所有信息的冗余備份和無間斷的三層轉發，極大的增強了IRF組的可靠性和高性能，同時消除了單點故障，避免了業務中斷。

    分布性：通過分布式鏈路聚合技術，實現多條上行鏈路的負載分擔和互為備份，從而提高整個網絡架構的冗余性和鏈路資源的利用率。

    可用性：通過標準的萬兆以太網接口實現智能彈性架構，可以根據需求分配業務帶寬和系統連接帶寬，合理分配本地流量與上行流量；不僅可以實現機架內、跨機架，甚至跨區域的遠距離智能彈性架構。

IRF3（縱向虛擬化）

    H3C S6300系列交換機產品支持IRF3（Intelligent Resilient Framework 3）縱向虛擬化技術，通過將接入設備作為遠程接口板加入主設備系統，在縱向維度上將核心層設備和接入層設備虛擬為一臺邏輯設備，以達到擴展I/O端口能力和進行集中控制管理的目的。IRF3技術可以簡化管理，大幅度降低網絡管理節點；簡化布線壓縮網絡層級，最終實現數據轉發平面虛擬化。IRF3縱向虛擬化技術可以為用戶帶來以下好處：

    統一管理：IRF3架構形成之后，連接到主設備就可以集中配置和管理架構內的所有成員，而不用物理連接到每臺成員設備上單獨配置。

    統一安全策略：整網的安全策略只需在主設備上進行配置，避免了對全網設備逐一配置所帶來的潛在策略沖突，并大幅降低了安全部署工作量。

    簡化網絡層級：支持大規模的遠程接口板擴展能力，傳統需要三層網絡架構才能實現的組網結構通過IRF3可以簡化為二層組網，網絡的物理和邏輯層次更為簡化，布線更加簡單。

    簡化業務：IRF3架構中的各種業務配置基于單一邏輯設備進行配置，這樣可以大幅簡化整網的VLAN、IP、路由、Mpls等規劃注意事項。

    方便維護：所有接入設備的配置和軟件版本均由主設備自動分配，新增設備的加入或離開時可以實現“熱插拔”和零配置，不影響其他設備的正常運行，整網的故障排除也是單點的。

豐富的數據中心特性

    S6300系列交換機采用模塊化雙電源及風扇框設計，模塊化配件均支持熱插拔；采用模塊化軟件平臺，可根據需求靈活的增加及刪減相關的軟件功能模塊。通過精細的物理結構及軟件流程優化，大幅度降低了端到端的包處理時延，萬兆、40GE端口的包處理時延達降低到1us量級以下，較業界同檔產品轉發時延降低20%以上。

    S6300系列交換機支持邊緣虛擬橋EVB (Edge Virtual Bridging)，通過VEPA (Virtual Ethernet Port Aggregator)模式實現將虛擬機VM(Virtual Machine)產生的數據流量上傳至與服務器相連的物理交換機進行處理。不僅實現了虛擬機之間的流量轉發，同時還解決了虛擬機與網絡之間的連接與管理邊界問題。

    FCoE技術實現了在以太網中對FC報文的承載，使得FC SAN網絡和以太網LAN網絡可共享同一網絡基礎設施，很好的解決了不同類型網絡共存所帶來的問題。S6300系列交換機支持完整的FCoE及FC協議棧。

    TRILL（Transparent Interconnection of Lots of Links，多鏈路透明互聯）技術是一種改變傳統數據中心網絡構建方式的創新技術，它將三層路由的穩定可擴展高性能等優點引入到適應性強、但性能和組網范圍受限的二層交換網絡之中， 建立了一個靈活、易擴展的高性能二層網絡架構。采用支持TRILL技術的S6300系列交換機是構建大型的、高性能易擴展、并支持服務器虛擬機動態遷移的云數據中心網絡的理想選擇。

    軟件定義網絡（Software Defined Network，SDN）是一種創新的網絡架構體系。其核心技術Openflow通過將網絡的控制層和數據轉發層進行分離，大幅簡化了網絡的管理及維護難度，更為重要的是實現了網絡流量的靈活控制，為核心網絡及應用的創新提供了良好的網絡平臺。

    S6300系列交換機支持DCB （Data Center Bridging），并支持ISSU（不中斷業務升級）、OAM（操作、管理和維護）及能效以太網（EEE），充分滿足了數據中心對設備高性能、易管理及綠色節能的需要。

靈活的風道方向選擇

    為了更好的配合數據中心的風道設計，H3C S6300系列交換機為用戶提供了更靈活的風道方案，在實現前后風道的同時，用戶還可以通過選擇不同的風扇框來實現不同的風向（從前往后或者從后往前）。

完善的安全控制策略

    H3C S6300系列交換機支持AAA，RADIUS認證，支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定；支持配合H3C公司的iMC平臺對在線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。

    H3C S6300系列交換機提供增強的ACL控制邏輯，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下發，在簡化用戶配置過程的同時，避免了ACL資源的浪費。

多重可靠性保護

    H3C S6300系列交換機還具備設備級和鏈路級的多重可靠性保護。采用過流保護、過壓保護和過熱保護技術。

    可插拔電源以及風扇提高設備的硬件可靠性。H3C S6300系列支持模塊化雙電源和雙風扇組件；所有機型的接口板，電源模塊以及風扇模塊均可以熱插拔而不影響設備的正常運行。此外整機還支持電源和風扇的故障檢測及告警，可以根據溫度的變化自動調節風扇的轉速。

出色的管理性

    H3C S6300系列交換機支持豐富的管理接口，例如Console、帶外網口、USB口，支持SNMPv1/V2/v3，支持iMC智能管理中心。支持CLI命令行，Web網管，TELNET及FTP配置，支持OAM，使設備管理更方便，并且支持SSH2.0、SSL等加密方式，使得管理更加安全。
